Пресс-формы для ЛПД
Пресс-формы для изготовления металлических отливок под высоким давлением (ЛПД) поставляются нашей компанией для машин с горячей и холодной камерой прессования. Принимаем заказы на пресс-формы любой сложности. Изготовление пресс-форм в минимальные сроки. Каждая пресс-форма проходит обязательные «горячие» испытания с получением годных отливок. Отливки отправляются в адрес клиента для проверки и подтверждения геометрических размеров и качества отливок. Только после этого пресс-форма отправляется Заказчику с завода. При разработке проекта пресс-форм используется современное программное обеспечение, позволяющее правильно рассчитать конфигурацию литниковой системы, линии разъема и уклоны. Материал пресс-форм – сталь Н13 (американский стандарт, отечественный аналог - 4Х5МФ1С (другое обозначение ЭП572)- Сталь инструментальная штамповая) с ХТО. Гарантия на пресс-формы предоставляется в зависимости от типа сплава: для алюминиевых сплавов - 100 000 запрессовок, для цинковых - до 500 000 запрессовок.
Для оценки стоимости пресс-формы необходимо предоставить 2D чертеж или 3D модель отливки, либо фотографию отливки с указанием габаритных размеров, марку сплава, усилия запирания и прессования существующей машины литья под давлением.
-

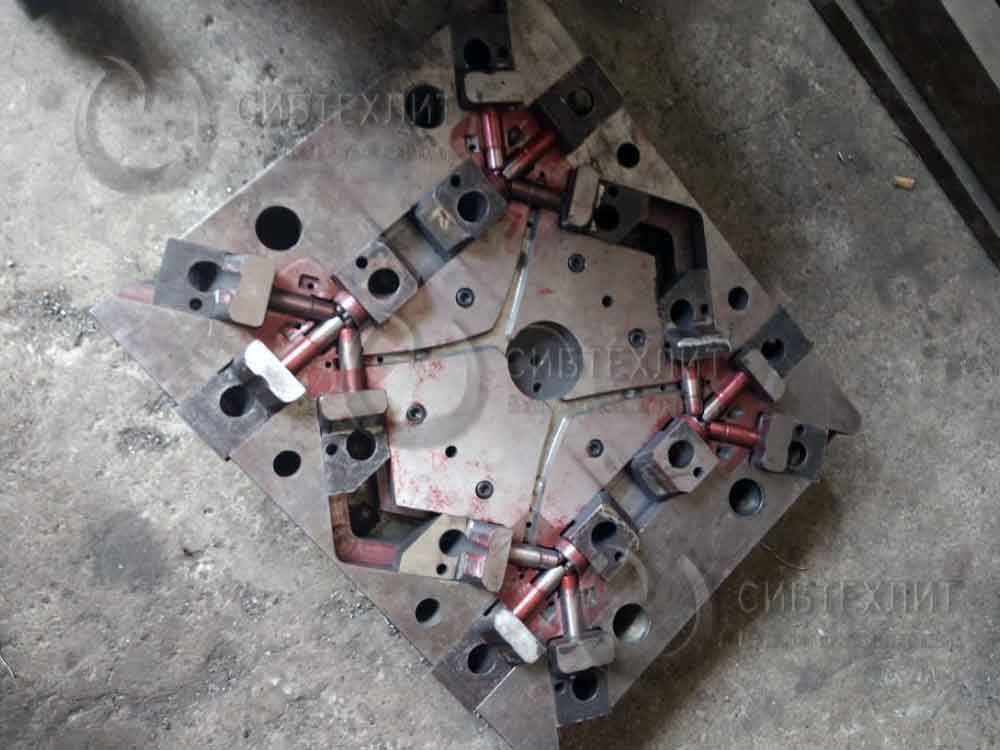

Четырехместная пресс-форма для машины ЛПД с усилием запирания 400т
-

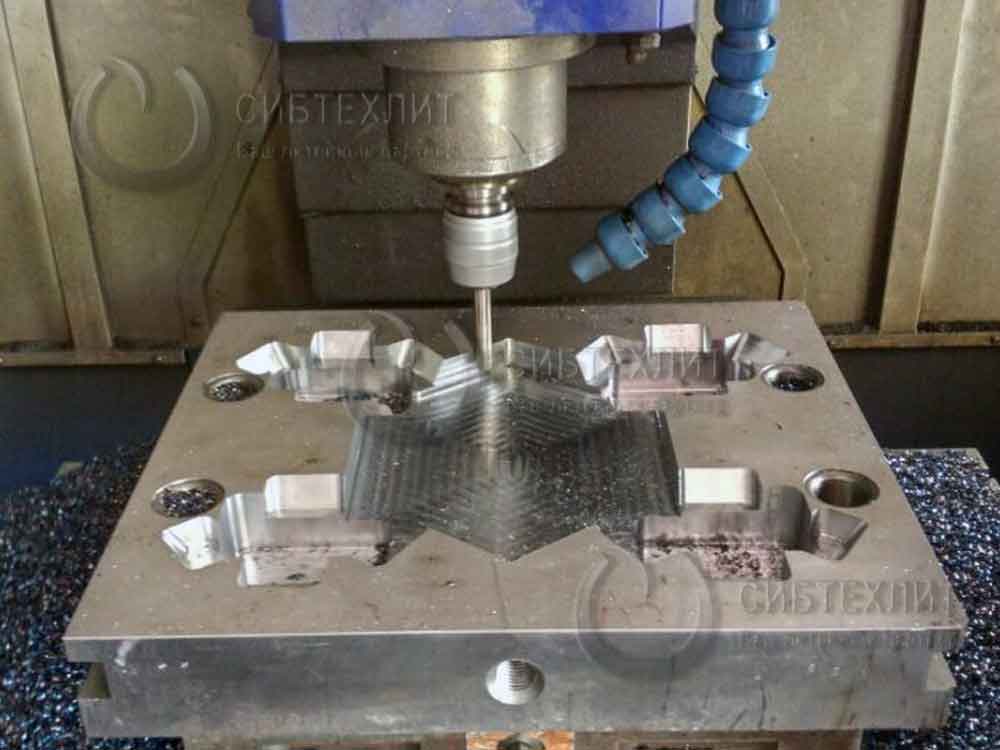

Процесс изготовления пресс-формы
-

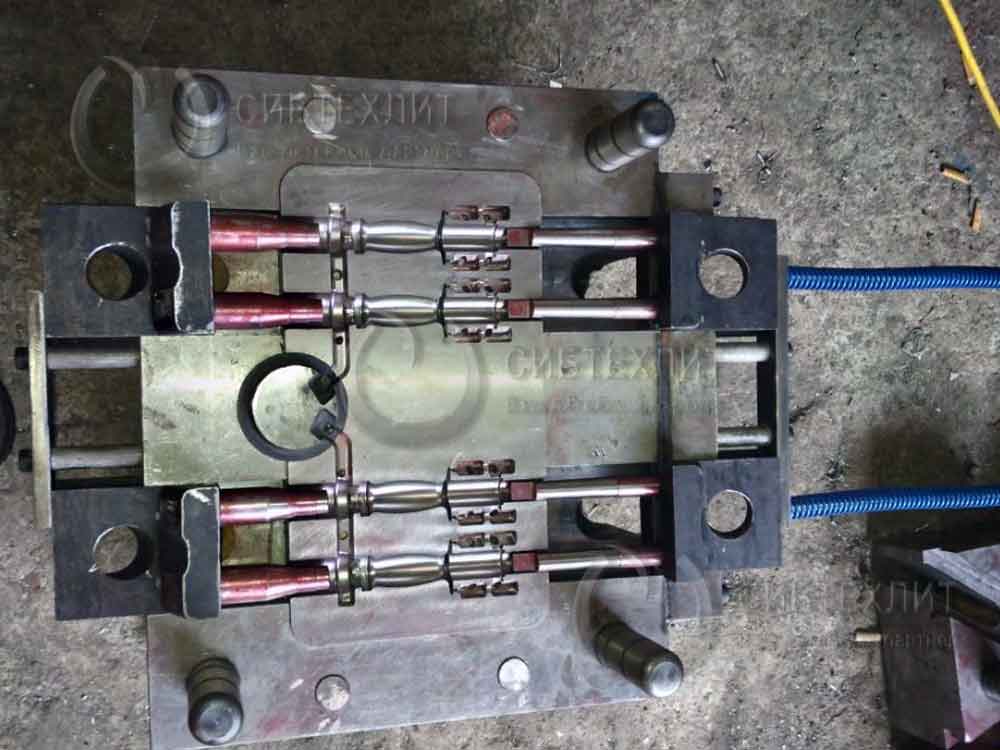

Пресс-форма для машины ЛПД для машины с холодной камерой прессования
-

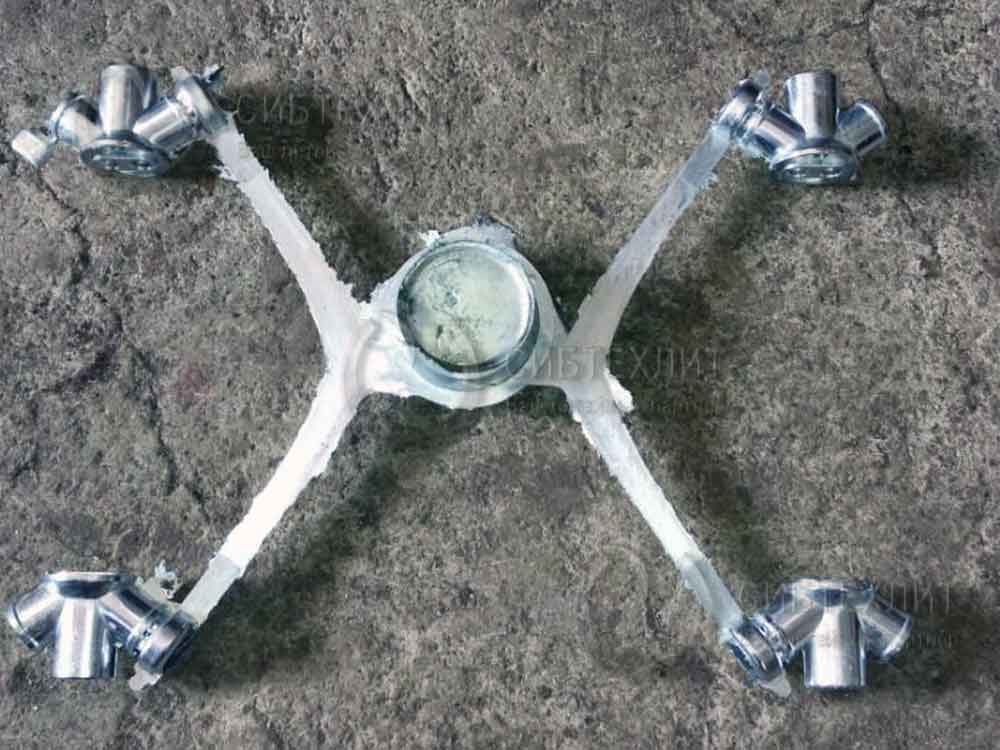

Пробная отливка - тестирование на заводе
| Тип пресс-формы | Размеры | Вес отливки | Примечание |
|---|---|---|---|
| Пресс-формы ЛПД для машин с горячей камерой прессования (отливки из цинковых сплавов) | Минимальные 150х150х100мм Максимальные – ограничены просветом колонн машины. Минимальная толщина стенки – 0,3мм | Максимальный вес отливки ограничен усилием запирания машины ЛПД (до 4000кН) | Материал пресс-форм – сталь 4Х5МФ1С Пресс-формы проходят химико-термическую обработку (ХТО) |
| Пресс-формы ЛПД для машин с холодной камерой прессования (отливки из алюминиевых, цинковых и медных сплавов) | Минимальные 150х150х200мм Максимальные – ограничены просветом колонн машины. Минимальная толщина стенки – 0,5мм | Максимальный вес отливки ограничен усилием запирания машины ЛПД (до 16000 кН) | Материал пресс-форм – сталь 4Х5МФ1С Пресс-формы проходят химико-термическую обработку (ХТО) |
