Смеситель непрерывного и периодического действия

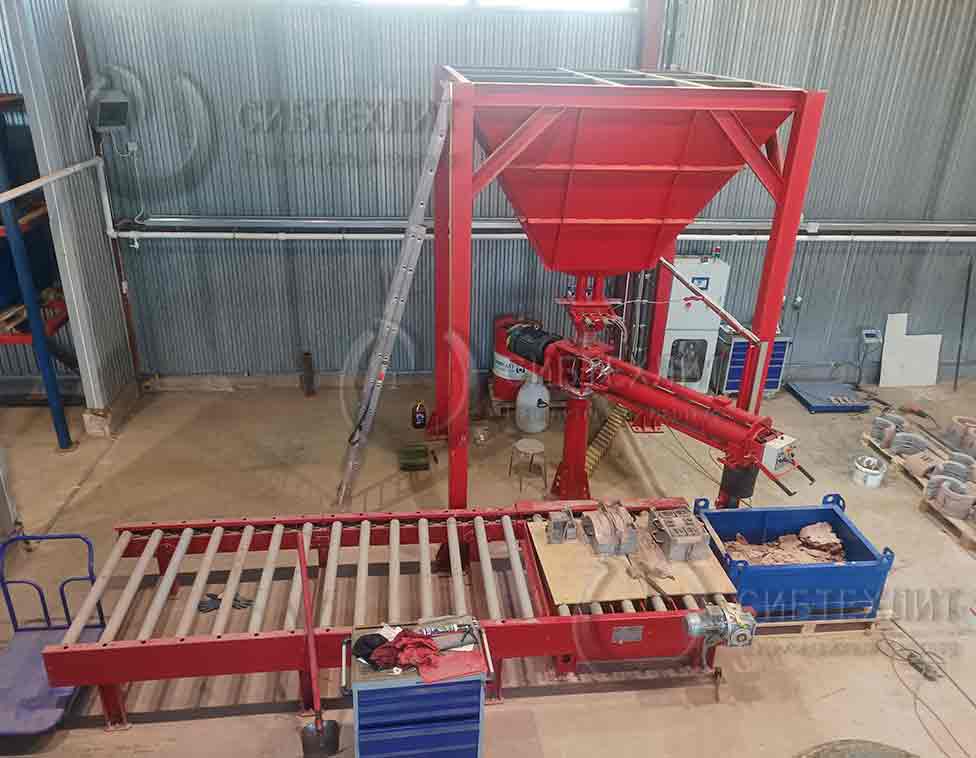

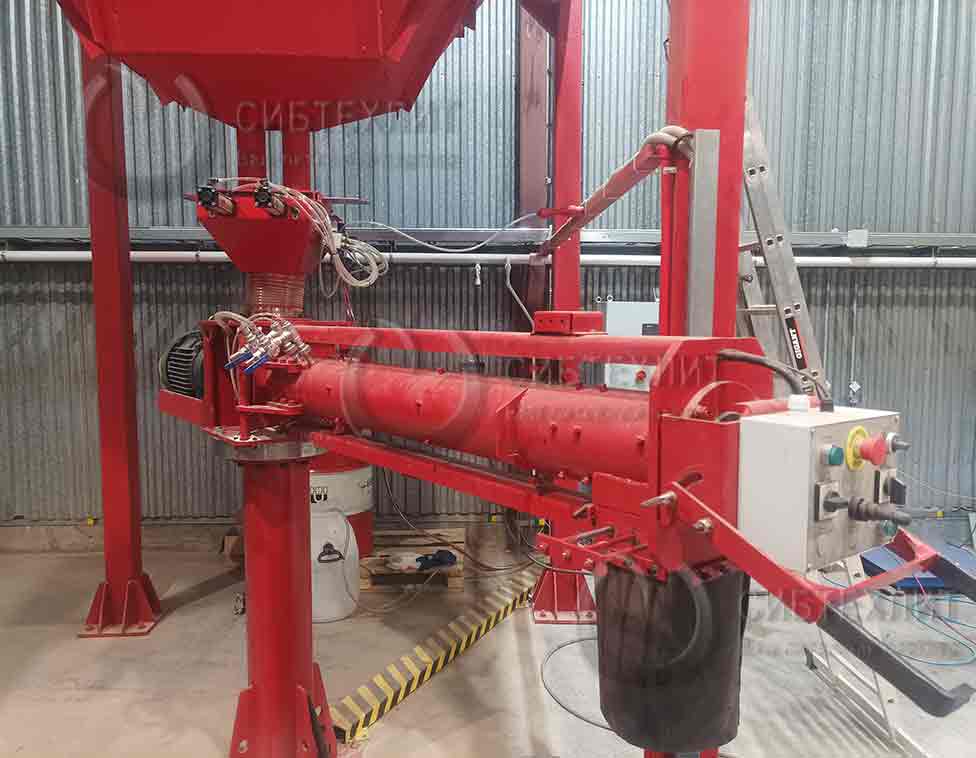

Однорукавный смеситель непрерывного действия

Смеситель непрерывного действия предназначен для приготовления песчано-смоляной смеси. Наибольшее распространение получили смесители непрерывного действия, в которых принцип смешивания основывается на непрерывной подачи в смешивающий рукав песка, смолы и катализатора. В рукаве происходит интенсивное смешивание компонентов за счет направленного расположения перемешивающих лопаток. Смесители непрерывного действия хороши как для приготовления больших объемов смеси (до 100 тонн/час), так и для совершенно малых порций. Управление смесителя осуществляет оператор-формовщик: он направляет разгрузочное окно смесителя в необходимое положение, а также запускает и останавливает процесс смешивания.

Все смесители адаптиорованы для работы с регенератом. В настоящее время самым распространенным способом формовки является формовка с облицовочной смесью: оператор смесителя обсыпает (облицовывает) смесью ХТС на свежем песке рабочую поверхность полуформы, контактирующую с металлом, далее переключает смеситель для работы на регенерате и досыпает смесь до верхнего уровня. Логический  контроллер смесителя принимая сигналы оператора с пульта управления переключает шиберы песка, меняет частоты на насосах смолы и катализатора. При таком способе формовки осуществляется значительная экономия свежего песка, а высокое качество поверхности отливок гарантировано вне зависимости от качества регенерата.

Смеситель непрерывного действия поставляется в комплекте:

  • Контур подачи жидких компонентов (шестеренчатый насос для смолы с преобразователем частоты, мембранный насос для катализатора с преобразователем частоты, клапана для возврата жидких компонентов в ёмкости при прекращении смешивания, форсунки распыления жидких компонентов в перемешивающем рукаве);
  • Шибер-дозатор для подачи различных комбинаций смеси (100% свежий песок, 100% регенерат, смесь свежего песка и регенерата в установленной пропорции);
  • Подогреваемые емкости для жидких компонентов (опция);
  • Шкаф управления на базе програмируемого логического контроллера (PLC) с сенсорной панелью ввода данных по расходу связующего и катализатора;
  • Пульт управления, закрепленный на смешивающем рукаве;
  • Датчики уровня песка.

Любой смеситель может комплектоваться вибростолом, предназначенным для уплотнения смеси, при этом запуск вибростола будет осуществляться с рабочей панели смесителя.

В зависимости от размеров форм и производительности формовочного участка, смесители непрерывного действия могут быть:

  • Однорукавном исполнении;
  • Двухрукавном исполнении;
  • Двухрукавном исполнении с регулируемой высотой разгрузочного отверстия;
  • Мобильном исполнении (монтаж смесителя с рабочим бункером на подвижной платформе)
Однорукавные смесители
Модель S242 S243 S245 S248 S2410 S2415 S2420
Производительность, т/ч 1-2 3 5 8 10 15 20
Частота перемешивания, об./мин 960 960 960 960 730 730 730
Длина перемешивающего рукава, мм 2000 2000 2000 2000 2000 2000 2000
Установленная мощность, кВт 2,2 3 4 5,5 7,5 11 15
Двухрукавные смесители
Модель S253 S255 S258 S2510 S2515 S2520 S2530
Производительность, т/ч 3 5 8 10 15 20 30
Частота перемешивания, об./мин 960 960 960 730 730 730 730
Длина перемешивающего рукава, мм 2000 2000 2000 2000 2000 2000 2000
Длина подающего рукава, мм 3000 3000 3000 3000 3000 3000 3000
Установленная мощность, кВт 6,56 9,5 10,5 12,8 17,8 22,5 27,5
